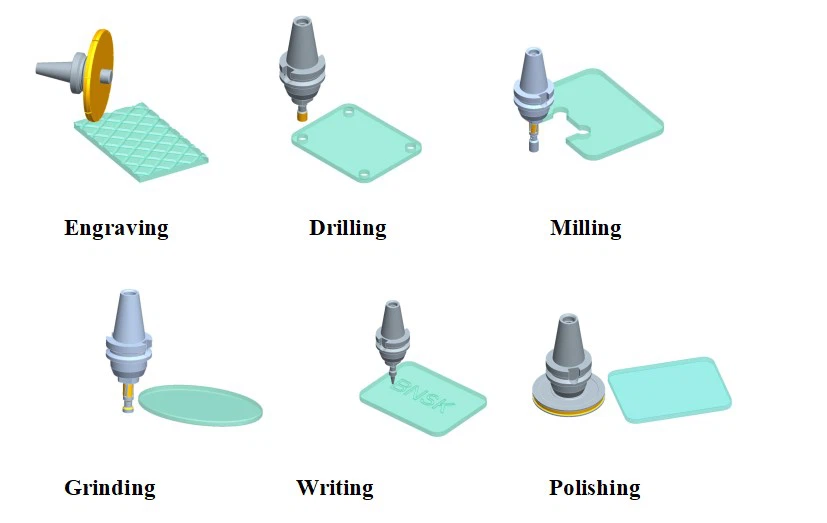

1، وظيفة:مركز معالجة الزجاج باستخدام الحاسب الآليكاملة معنقش،متفوقا, تلميع، طحن, حفر،كتابة. مع تغيير الأداة تلقائيًا، يمكنك توفير وقت التصنيع وإنتاج السلامة
2، الجهاز معرأسين عمل،واحدة للنقش، وواحدة للطحن، والحفر، والحواف، والكتابة، والتلميع، إنه خيار جيد للمعالجة العميقة للزجاج وتوفير المساحة.
3، البرنامج: نقل رسم CAD إلى برنامج Baineng وتعيين المعلمات. يمكن لبرنامج Baineng حساب أفضل طريق وإنشاء التعليمات البرمجية. انسخ الرموز إلى نظام التحكم Syntec. سيقوم نظام Syntec بقراءة الرموز ونقلها إلى الجهاز، حتى يتمكن الجهاز من بدء العمل تلقائيًا، بما في ذلك تغيير الأدوات تلقائيًا.
4، المعلمة التقنية
|
غرض |
رئيس التصنيع باستخدام الحاسب الآلي |
رأس النقش |
||
|
مخروط المغزل |
BT40 |
بي تي30 |
||
|
سرعة المغزل |
0-12000 دورة في الدقيقة |
0-4000 دورة في الدقيقة |
||
|
السكتة الدماغية العمودية لـ Z xi |
260 |
230 |
||
|
شوط الدوران للمحور C |
/ |
360 |
||
|
نموذج |
بن-TD2620 |
بي إن-TD3020 |
بن-TD3720 |
|
|
حجم المنضدة |
2600*2000 (مم) |
3000*2000 (مم) |
3700*2000 (مم) |
|
|
ارتفاع المنضدة |
700-800 (مم) |
700-800 (مم) |
700-800 (مم) |
|
|
حجم الآلة |
6000*3500*2700 (مم) |
6400*3500*2700 (مم) |
7100*3500*2700 (مم) |
|
|
إجمالي الطاقة |
33 كيلو واط |
33 كيلو واط |
33 كيلو واط |
|
|
الوزن الإجمالي |
6500 كجم |
7000 كجم |
8000 كجم |
|
|
المحور X-Y,X-Z,Y-Z |
العمودي أقل من أو يساوي 0.06 مم |
العمودي أقل من أو يساوي 0.06 مم |
العمودي أقل من أو يساوي 0.06 مم |
|
|
XYZ السكك الحديدية الخطية |
الاستقامة أقل من أو تساوي 0.03 مم/م |
الاستقامة أقل من أو تساوي 0.03 مم/م |
الاستقامة أقل من أو تساوي 0.03 مم/م |
|
|
طاولة العمل والمحور Z |
العمودي أقل من أو يساوي 0.02 مم |
العمودي أقل من أو يساوي 0.02 مم |
العمودي أقل من أو يساوي 0.02 مم |
|
|
كرر دقة تحديد المواقع |
0.03 ملم |
0.03 ملم |
0.03 ملم |
|
|
الوضع الثابت |
فاك- تنهد |
فاك- تنهد |
فاك- تنهد |
|
|
ماكس تحمل |
1500 كجم |
1500 كجم |
1500 كجم |
|
|
السكتة الدماغية من المحور X |
2600 (مم) |
3000 (مم) |
3700 (مم) |
|
|
السكتة الدماغية من المحور Y |
2000 (مم) |
2000 (مم) |
2000 (مم) |
|
|
سرعة التغذية |
10-6000 مم/دقيقة |
10-6000 مم/دقيقة |
10-6000 مم/دقيقة |
|
|
سرعة التغذية السريعة |
1000-15000 ملم/دقيقة |
1000-15000 ملم/دقيقة |
1000-15000 ملم/دقيقة |
|
|
مكتبة الأدوات |
10 قطعة |
10 قطعة |
10 قطعة |
|
|
تخزين مكتبة الأدوات |
مختفي |
مختفي |
مختفي |
|
|
أقصى قطر للأداة |
200 ملم |
200 ملم |
200 ملم |
|
|
حجم الزجاج الأدنى |
135*135 (مم) |
135*135 (مم) |
135*135 (مم) |
|
|
سمك الزجاج |
3-40 ملم |
3-40 ملم |
3-40 ملم |
|
|
برامج الرسم |
أوتوكاد |
|||
